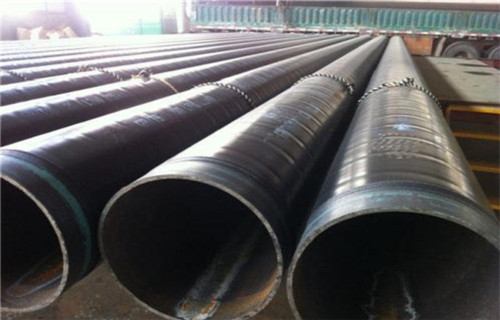

今天恒運管道周經(jīng)理來講講3pe防腐鋼管出廠前需要做哪些檢測？想必大家都知道3pe防腐鋼管指的就是經(jīng)過防腐工藝加工處理,可以有效地防止或減緩在運輸與使用過程中發(fā)生化學或電化學反應發(fā)生腐蝕現(xiàn)象的鋼制管道,那么出廠前3pe防腐鋼管檢測驗收規(guī)范是什么呢？3pe防腐鋼管出廠前需要做哪些檢測如下：



    一、質(zhì)量檢測

    ①質(zhì)量檢測根據(jù)設計規(guī)定采用抽樣檢測的方式進行。

    ②用目視逐根檢查。覆蓋層表面應均勻、平整、無氣泡、皺褶、凸瘤及壓邊不均勻等覆蓋層缺陷

    ③用針孔檢查儀檢查針孔,如發(fā)現(xiàn)針孔,用砂紙砂輪機打磨補涂;

    ④漆膜厚度不足或有針孔,返修固化后應復查,不合格的要再次返修,直*合格；

    ⑤附著力檢查,使用硬質(zhì)刀具在涂層上劃一個夾角為60的切口進行抽查,應劃透涂層直達基材,用膠帶粘貼劃口部分,撕掉膠帶事后觀察劃痕處,涂層應無剝落。也可有在同一條件下噴漆的樣板上進行檢查。



    二、涂層檢查與驗收



    ①表面涂裝施工時和施工后,應對涂裝過的工件進行保護,防止飛揚塵土和其它雜物。

    ②涂裝后的處理檢查,應該是涂層顏色一致,色澤鮮明光亮,無皺皮,起泡,流掛,漏涂等缺陷。

    ③涂裝漆膜厚度的測定,用觸點式漆膜測厚儀測定漆膜厚度,漆膜測厚儀一般測定3點厚度,取其平均值。



    上面清楚的寫明白了合格的3pe防腐檢測,那么不合格的3pe防腐鋼管有哪些原因具體如下：



    1.焊縫處涂層減厚度不均勻,螺旋焊經(jīng)3pe防腐成型后,焊縫處易呈現(xiàn)涂層減薄或撕裂的現(xiàn)象。焊縫處的高度超過了出產(chǎn)的規(guī)范高度,同寬度擠出模口在包敷鋼管時,焊縫區(qū)涂層偏薄,受冷卻縮短剩余應力的積累,焊縫區(qū)蓄熱能力大,冷卻成型后焊縫區(qū)所積蓄的剩余熱能經(jīng)熱傳導使該區(qū)涂層被再次加熱,導致涂層強度下降。

    2.外表呈現(xiàn)鼓包,防護層存在鼓包,不僅僅影響外觀的問題,闡明防護層與鋼管的粘接力低。鼓包的發(fā)作是因為涂層冷卻定型過程中的水量不行導致的。冷卻后鋼管內(nèi)部的余熱于涂層的軟化點。在入冷卻過程中涂層開端全體冷卻縮短定型,此刻受水珠急冷效果的表層現(xiàn)已硬化,熔態(tài)塑料在縮短應力下與已硬化塑料斷開,塑料本體脹大后構成鼓包。
